Gepresste lose Flansche PN10 DIN 2642

Project Description

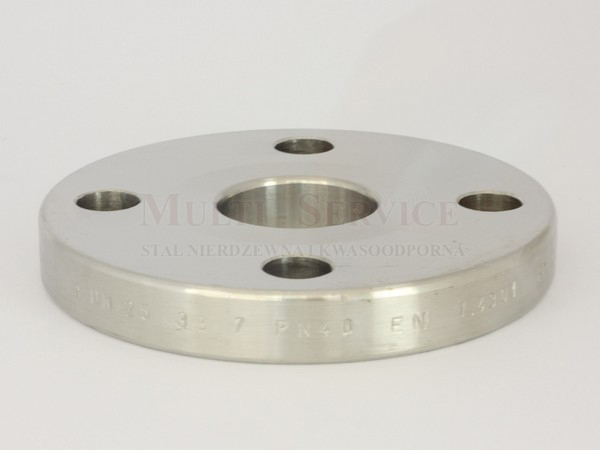

Gepresste lose Flansche
PN10 DIN 2642

Normen: DIN 2642
Nenndruck: PN 10
Erhältlich in den Qualitäten: AISI 304, AISI 316L

Spezifikationen

DN Bohrungsdurchmesser Flansch Schrauben Gewicht [kg]
Type A Type C Dz Dp g Nummer Gewinde Tun
10 19 19 90 60 12 4 M12 14 0,17
15 24 24 95 65 12 4 M12 14 0,18
20 30 30 105 75 12 4 M12 14 0,23
25 34 36 115 85 12 4 M12 14 0,26
32 40 46 140 100 16 4 M12 18 0,52
40 48 54 150 110 16 4 M16 18 0,6
50 58 65 165 125 16 4 M16 18 0,72
65 73 81 185 145 16 4 M16 18 0,85
80 90 94 200 160 18 8 M16 18 1,1
100 110 119 220 180 18 8 M16 18 1,15
125 135 144 250 210 18 8 M16 18 1,5
150 160 173 285 240 18 8 M20 22 1,9
200 212 225 340 295 20 8 M20 22 2,7
250 262 279 395 350 22 12 M20 22 3,7
300 312 329 445 400 22 12 M20 22 4,3
350 362 362 505 460 22 16 M20 22 5,8
400 413 413 565 515 25 16 M24 25 6,9
450 466 468 615 565 25 20 M24 25 7,8
500 517 517 670 620 28 20 M24 25 9,6
600 620 620 780 725 30 20 M27 30 14
700 721 721 895 840 32 24 M27 30 22
800 824 824 1015 950 36 24 M30 33 31
