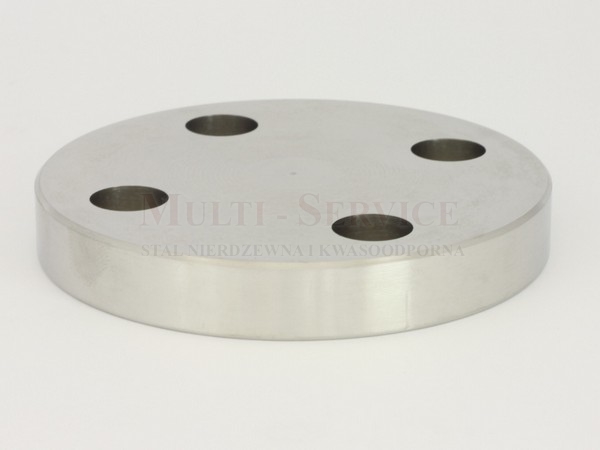

Blindflansche PN16 EN 1092-1

Spezifikationen

DN	Flansch			Schrauben			Gewicht [kg]
DN	Dz	Dp	g	Nummer	Gewinde	Tun	Gewicht [kg]
10	90	60	16	4	M12	14	0,63
15	95	65	16	4	M12	14	0,72
20	105	75	18	4	M12	14	1,01
25	115	85	18	4	M12	14	1,25
32	140	100	18	4	M16	18	1,82
40	150	110	18	4	M16	18	2,06
50	165	125	18	4	M16	18	2,88
65	185	145	18	4	M16	18	3,7
80	200	160	20	8	M16	18	4,55
100	220	180	20	8	M16	18	5,51
125	250	210	22	8	M16	18	8,83
150	285	240	22	8	M20	22	10,4
200	340	295	24	12	M20	22	16,1
250	405	355	26	12	M22	25	24,9
300	460	410	28	12	M22	25	35,1
350	520	470	30	16	M22	25	47,8
400	580	525	32	16	M27	30	63,5
450	640	585	40	20	M27	30	89,4
500	715	650	44	20	M30	33	122
